TV-Kopfstation in Düsseldorf-Unterbilk und am Medienhafen
Unterstützung einer Elektrofirma bei einer komplexen Hotel-TV-Anlage
Bei diesem Vor-Ort-Einsatz wurden wir von einem Elektrofachbetrieb zur technischen Unterstützung hinzugezogen. Die Elektrofirma betreute ein größeres Hotelobjekt in Düsseldorf-Unterbilk, in unmittelbarer Nähe zum Medienhafen.
Aufgrund der Größe und Komplexität der vorhandenen Fernsehempfangsanlage war spezialisiertes Fachwissen im Bereich SAT-, BK- und Kopfstellentechnik erforderlich.
Unsere Aufgabe bestand darin, die bestehende TV-Kopfstation zu überprüfen, vorhandene Störungen zu lokalisieren und die technischen Voraussetzungen für einen dauerhaft stabilen Betrieb der TV-Anlage sicherzustellen.
Vor-Ort-Einsatz · Düsseldorf-Unterbilk / Medienhafen
TV-Kopfstation im Hotel geprüft, repariert und neu programmiert.
Als spezialisierter Nachunternehmer unterstützten wir einen Elektrofachbetrieb bei der Fehlerdiagnose, Wartung und Wiederherstellung einer gewachsenen TV-Empfangsanlage mit rund 200 angeschlossenen Zimmern.
Ausgangssituation
Unterstützung für einen Elektrofachbetrieb.
Ein Elektrofachbetrieb benötigte bei einem größeren Hotelobjekt in Düsseldorf-Unterbilk technische Unterstützung. Die vorhandene TV-Anlage versorgte rund 200 Zimmer und bestand aus mehreren SAT-, Kabel-TV-, IP- und Kopfstellensystemen unterschiedlicher Hersteller.
Wir wurden gezielt als Fachbetrieb für TV-Kopfstationen hinzugezogen. Unser Auftrag: Fehlerursachen lokalisieren, die vorhandene Technik wirtschaftlich bewerten und einen stabilen Fernsehempfang im Gebäude wieder sicherstellen.
Gewachsene TV-Anlage mit unterschiedlichen Systemen
Bei der ersten Besichtigung zeigte sich eine über viele Jahre gewachsene Empfangsanlage. Mehrere technische Systeme und Komponenten unterschiedlicher Hersteller waren miteinander verbunden.
- Mehrere Satelliten-Empfangswege
- Grundig-/GSS-Kopfstelle
- Appear-TV-Kopfstelleneinheit
- SAT-Schalt- und Verteilerkomponenten
- Vorhandene BK-Verteilung
- Zusätzliche Umsetzer und Verstärker
- Ältere und neuere Anlagenbestandteile
- IP-basierte Empfangstechnik
Bei solchen Anlagen reicht die Betrachtung eines einzelnen Geräts nicht aus. Für eine zuverlässige Fehlerdiagnose muss die komplette Übertragungskette vom Satellitenempfang über die Kopfstation bis zur Gebäudeverteilung geprüft werden.
Messtechnische Prüfung
Überprüfung der Satellitensignale.
Im ersten Schritt wurden die drei vorhandenen Satelliten-Empfangswege gemessen, zugeordnet und eindeutig gekennzeichnet. Die Signale der Außeneinheiten waren grundsätzlich vorhanden. Dadurch konnte die Fehlersuche gezielt auf die nachgeschalteten Komponenten, Kopfstationen und die Signalverteilung konzentriert werden.
Fehlerbild
Mehrere Störungen innerhalb der Kopfstellen- und Verteiltechnik.
Gestörte Programmpakete
Über die bestehende Grundig-/GSS-Kopfstelle wurden verschiedene Programmpakete in die Gebäudeverteilung eingespeist. Einige Pakete waren deutlich gestört. Betroffen waren unter anderem internationale, Musik- und Sportprogramme.
Kein verwertbarer Ausgang
Die vorhandene Appear-TV-Einheit stellte am Ausgang kein verwertbares Programmpaket bereit. Im Rahmen der Fehlersuche wurden zudem vorgeschaltete SAT-Schaltkomponenten als Fehlerquellen identifiziert.
Altgeräte ohne Signalleistung
Weitere ältere Umsetzer waren noch angeschlossen und verbrauchten Strom, lieferten jedoch keine erkennbare Signalleistung mehr. Diese Komponenten wurden in die technische und wirtschaftliche Bewertung einbezogen.
Fehlerhafte Sendersortierung
Nach der Programmierung übernahmen die angeschlossenen TV-Geräte die gewünschte Senderreihenfolge nicht korrekt. SD- und HD-Programme erschienen teilweise falsch zugeordnet oder nicht auf den vorgesehenen Programmplätzen.
Systematische Vorgehensweise
Strukturierte Fehlerdiagnose statt unnötigem Komplettaustausch.
Bei älteren und technisch gewachsenen Kopfstellenanlagen ist ein vollständiger Austausch nicht automatisch die wirtschaftlich beste Lösung. Deshalb wurde zunächst klar unterschieden, welche Komponenten weiterverwendet werden konnten und wo Reparatur oder Erneuerung erforderlich waren.
- Vorhandene Satellitensignale messen und bewerten
- Empfangswege eindeutig zuordnen und kennzeichnen
- Bestehende Kopfstellen und Ausgangssignale prüfen
- Eingespeiste Programmpakete auf Störungen kontrollieren
- SAT-Schalt- und Verteilerkomponenten überprüfen
- Nicht mehr benötigte Altgeräte technisch bewerten
- Wirtschaftlich sinnvolle Reparatur- und Modernisierungslösung erarbeiten
Werkstatt und Programmierung

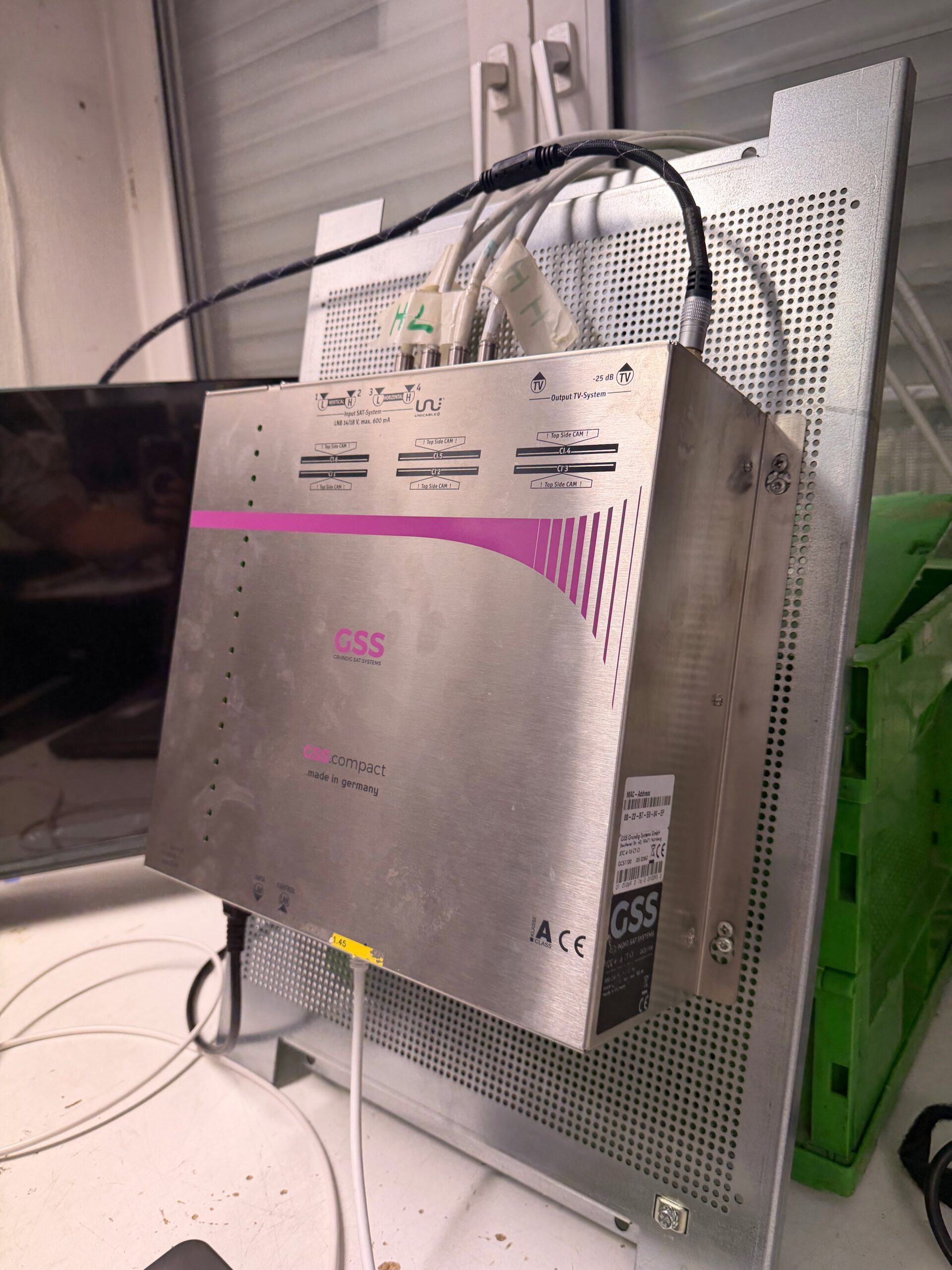

GSS Compact STC4-16 CT CI geprüft und aktualisiert.
Ein zentraler Bestandteil der Reparatur war die vorhandene GSS Compact STC4-16 CT CI. Die Kopfstation wurde ausgebaut, in unserer Werkstatt geprüft, aktualisiert und für die weitere Nutzung neu programmiert.
Wartung und Neuprogrammierung
- Bestehende GSS-Kopfstelle überprüfen und bearbeiten
- Benötigte Programmpakete neu programmieren
- Aktualisierte Programmliste erstellen
- Appear-TV-Einheit überprüfen
- Defekte SAT-Schaltkomponenten erneuern
- Nicht mehr benötigte Verbraucher entfernen
- Ausgangssignale und Senderreihenfolge kontrollieren
Ungewöhnlicher Softwarefehler
- Neu erzeugte NIT ließ sich zunächst nicht dauerhaft speichern
- LCN-Programmplätze waren anschließend nicht bearbeitbar
- Werkseinstellung stellte die Funktion nur vorübergehend her
- Neue Frequenzen führten erneut zum Verlust von NIT und LCN
- TV-Geräte übernahmen die gewünschte Sortierung nicht korrekt
Firmware und Herstellersupport
Software aktualisiert und Fehler Schritt für Schritt eingegrenzt.
Zur weiteren Fehlerbehebung wurde die Software der GSS-Kopfstation überprüft. Eine aktuelle Firmware wurde über die HTML-Benutzeroberfläche eingespielt. Anschließend wurden NIT, LCN, Programmlisten und die Kommunikation mit unterschiedlichen TV-Geräten erneut getestet.
Durchgeführte Prüfungen
- Firmware-Update der Kopfstation
- Aktivierung und Prüfung der PDS-Einstellungen
- Test unterschiedlicher PDS-Codes
- Kontrolle der normalen LCN-Programmplätze
- Prüfung der HD-LCN-Einstellungen
- Sendersuchläufe an verschiedenen TV-Geräten
- Vergleich mit Kopfstationen anderer Hersteller
- Kontrolle von SD- und HD-Senderreihenfolgen
Da die Testfernseher an anderen professionellen Kopfstellen korrekt reagierten, konnte ein grundsätzlicher Fehler der TV-Geräte ausgeschlossen werden. Die Ursache musste innerhalb der NIT-/LCN-Verarbeitung der vorhandenen Kopfstation liegen.
Problemlösung
Die NIT musste vollständig neu erzeugt und gespeichert werden.
Die entscheidende Fehlerursache lag in der Verarbeitung der Network Information Table, kurz NIT. Die bestehende beziehungsweise automatisch erzeugte NIT wurde von der Kopfstation nicht korrekt übernommen. Dadurch konnte auch die Logical-Channel-Numbering-Funktion, kurz LCN, nicht zuverlässig verarbeitet werden.
Die Lösung bestand darin, die NIT nicht nur zu bearbeiten, sondern als Anwender vollständig neu zu erzeugen, anzuwenden und dauerhaft in der GSS-Kopfstation zu speichern. Die technische Lösung wurde anschließend bestätigt.
Technisches Hintergrundwissen
Warum NIT und LCN für Hotel-TV-Anlagen entscheidend sind.
NIT – Network Information Table
Die NIT enthält zentrale Informationen über das innerhalb der Kopfstation erzeugte DVB-Netz. Sie teilt den angeschlossenen Empfangsgeräten unter anderem mit, welche Transportströme, Frequenzen und Programme zur Verfügung stehen. Ist die NIT fehlerhaft oder nicht gespeichert, können Fernseher Programme unvollständig, falsch oder ungeordnet übernehmen.
LCN – Logical Channel Numbering
Über LCN werden den Fernsehprogrammen feste Programmplatznummern zugewiesen. Gerade in Hotels, Pflegeeinrichtungen und größeren Wohnanlagen verhindert eine funktionierende LCN-Programmierung, dass zahlreiche TV-Geräte einzeln und manuell sortiert werden müssen.
Unser Service bei diesem Einsatz
Von der Signalmessung bis zur stabilen Wiederinbetriebnahme.
- Bestandsaufnahme der TV-Empfangsanlage
- Messung der Satellitensignale
- Prüfung von Astra 19,2°, Astra 28,2° und Hotbird 13°
- Diagnose an SAT-, BK-, IP- und Kopfstellenkomponenten
- Prüfung der vorhandenen Signalverteilung
- Ausbau und Werkstattprüfung der GSS-Kopfstation
- Aktualisierung der Gerätesoftware
- Neuprogrammierung der Programmpakete
- Erstellung einer neuen Programmliste
- Prüfung von SD- und HD-Programmen
- Konfiguration von NIT und LCN
- Test der Senderreihenfolge an TV-Geräten
- Technische Abstimmung mit dem Herstellersupport
- Unterstützung des beauftragenden Elektrofachbetriebs
B2B-Zusammenarbeit
Ihr Kunde bleibt Ihr Kunde.
Bei diesem Projekt arbeiteten wir als spezialisierter Partner eines Elektrofachbetriebs. Die Elektrofirma blieb Ansprechpartner für ihren Auftraggeber, während wir den besonderen Bereich der TV-Empfangs- und Kopfstellentechnik übernahmen.
Unterstützung nach klarer Abstimmung
- Als technischer Nachunternehmer
- Diskret im Hintergrund
- Gemeinsam mit dem zuständigen Elektriker
- Für Messung und Fehlerdiagnose
- Für Reparatur, Programmierung und Inbetriebnahme
Aufgaben, Kundenkontakt und Zuständigkeiten werden vor dem Einsatz eindeutig abgestimmt.
Kopfstellenservice in Düsseldorf
Wartung und Reparatur von Hotel-TV-Anlagen.
Eine TV-Kopfstation ist das technische Zentrum der Fernsehverteilung. Ein Fehler kann einzelne Programme, komplette Programmpakete oder den Fernsehempfang im gesamten Gebäude betreffen.
Fehlerdiagnose
Systematische Prüfung bei Fernsehausfall, fehlenden Programmen, falscher Senderreihenfolge oder unzureichender Signalqualität.
Programmierung
Einrichtung von DVB-C-Programmpaketen, NIT, LCN, Senderlisten sowie SD- und HD-Programmplätzen.
Stabiler Betrieb
Wartung, Reparatur, Modernisierung und dokumentierte Wiederinbetriebnahme bestehender Hotel-TV- und Gemeinschaftsanlagen.
