Einsatzbericht · Düsseldorf-Stadtmitte
Hotel-TV-Anlage im Radisson Hotel Düsseldorf City Center modernisiert
Im Radisson Hotel Düsseldorf City Center an der Cantadorstraße in Düsseldorf-Stadtmitte wurde die zentrale TV-Versorgung überprüft, neu abgestimmt und technisch optimiert. Ziel war eine stabile, störungsfreie TV-Versorgung für die Hotelzimmer.
Messprotokoll
Astra 19,2° Ost – alle vier Empfangsebenen geprüft
Im Rahmen der Modernisierung der Hotel-TV-Anlage wurden alle vier SAT-ZF-Ebenen von Astra 19,2° Ost messtechnisch überprüft. Dabei wurden Pegel, MER, CBER und VBER kontrolliert, um eine stabile Signalzuführung zur DVB-C Kopfstellenanlage sicherzustellen.
| Ebene | Bezeichnung | Beispiel-Transponder | SR | Pegel | MER | CBER | VBER | Bewertung |
|---|---|---|---|---|---|---|---|---|
| VL | Vertikal Low | DVB-S / DVB-S2 | 22000 / 27500 | ca. 64–80 dBµV | ca. 15 dB | < 1.00e-8 | < 1.00e-8 | stabil |
| VH | Vertikal High | DVB-S / DVB-S2 | 22000 / 27500 | ca. 64–80 dBµV | ca. 15 dB | < 1.00e-8 | < 1.00e-8 | stabil |
| HL | Horizontal Low | DVB-S / DVB-S2 | 22000 / 27500 | ca. 64–80 dBµV | ca. 15 dB | < 1.00e-8 | < 1.00e-8 | stabil |
| HH | Horizontal High | 12.277 GHz H | 27500 | 64,5 dBµV | 15,0 dB | < 1.00e-8 | < 1.00e-8 | stabil |
Ausgangssituation
Zentrale TV-Versorgung im Hotel technisch überprüft
Bei diesem Einsatz im Radisson Hotel Düsseldorf City Center in Düsseldorf-Stadtmitte wurde die bestehende zentrale TV-Anlage geprüft. Im Fokus standen die Empfangsqualität, die Senderauswahl und die stabile Versorgung der Hotelzimmer über die vorhandene Kabel-TV-Verteilung.

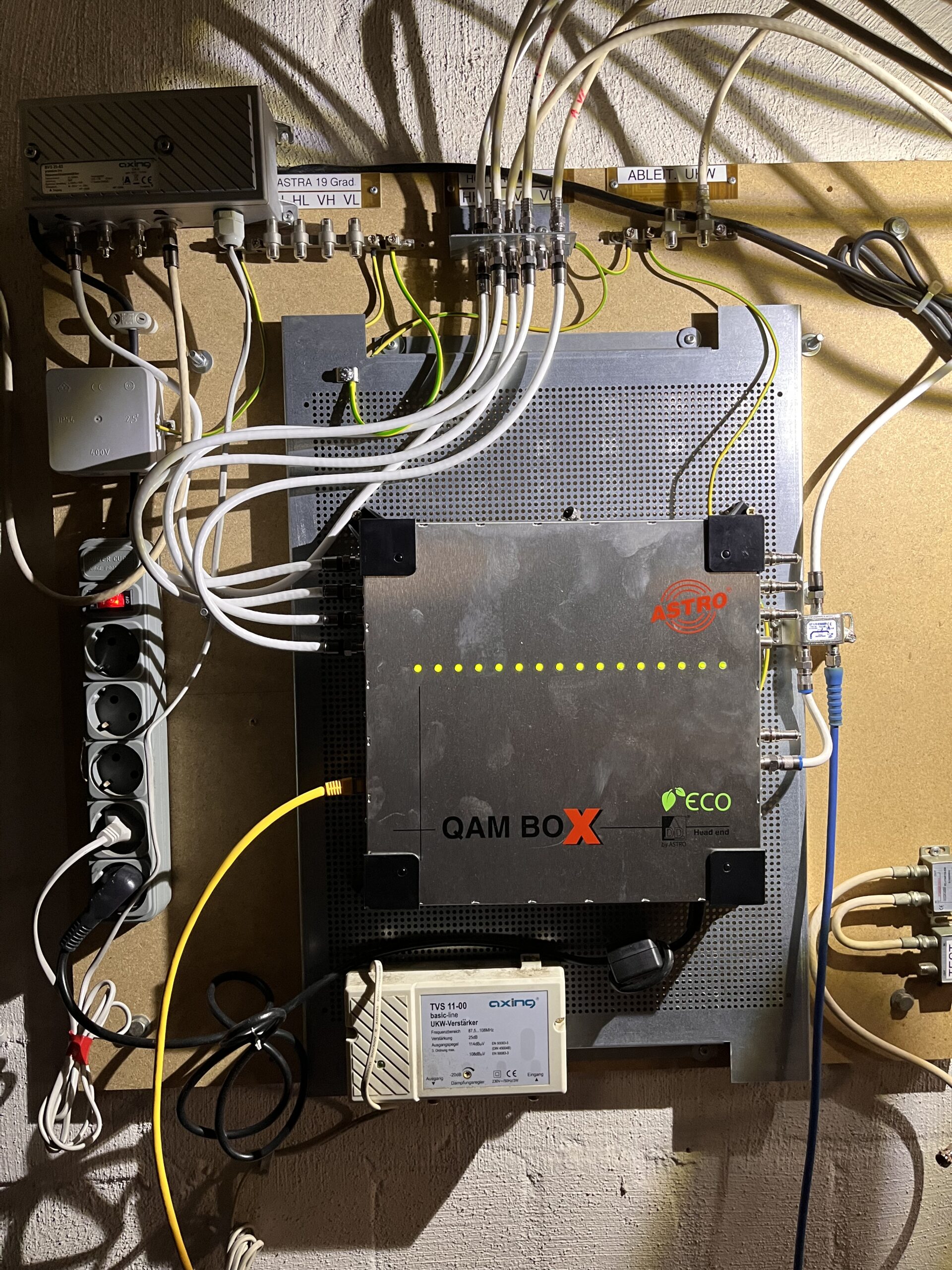

Nach der technischen Analyse wurde die Senderbelegung gemeinsam mit dem Hotelmanagement abgestimmt. Anschließend wurde die vorhandene ASTRO QAMBOX ECO DVB-C Kopfstelle neu konfiguriert und für den Hotelbetrieb optimiert.
